Urvalsanalys av säkringar för fotovoltaisk matrisskydd i solenergi fotovoltaisk kraftproduktionssystem

Photovoltaic Power Generation System (förkortat som PV) består av komponenter och delsystem som direkt kan omvandla infallande ljusenergi till elektrisk energi, varav den fotovoltaiska arrayen är kärnenheten. Den fotovoltaiska matrisen konverterar direkt den infallande solstrålningen till DC -effekt genom att ansluta solpanelerna till den fotovoltaiska arrayanslutningsrutan och konvergerar den sedan till växelriktaren eller tillämpar den direkt genom anslutningsrutan. Som den del av systemet som står för upp till 70% av kostnaden har skyddet av den fotovoltaiska arrayen och optimeringen av kraftproduktionseffektivitet blivit viktiga områden för teknisk utveckling.

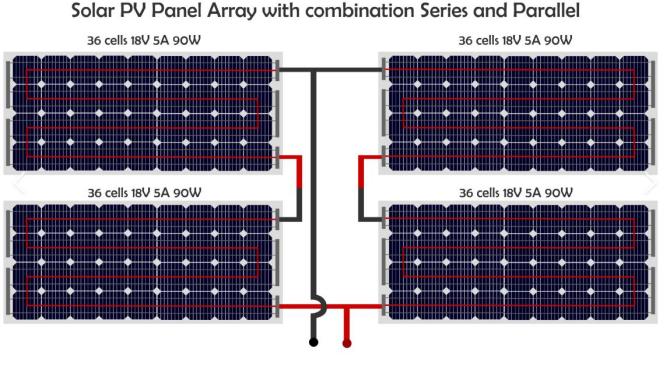

För att förbättra effektiviteten i det fotovoltaiska systemet är flera fotovoltaiska paneler anslutna i serie för att bilda en fotovoltaisk sträng, och flera grupper av fotovoltaiska strängar är anslutna parallellt för att bilda en fotovoltaisk matris. Strömmen för den fotovoltaiska arrayen konvergeras genom anslutningsrutan och kommer in i länken nedströms applikation. För att förhindra att den fotovoltaiska panelen blir en energibelastning och påverkar den totala kraftproduktionseffektiviteten när ett fel uppstår, och för att förhindra överströmsrisker orsakade av felaktiga eller lokala avvikelser, måste varje fotovoltaisk sträng installeras med säkringar i båda ändarna. När ett kortslutningsfel inträffar i den fotovoltaiska strängen kommer seriens säkring snabbt att blåsa och isolera den felaktiga delen för att säkerställa den normala driften av matrisen som helhet.

Dessutom kan array-säkringar också ge skydd mot strömmar som matas tillbaka från nedströmskomponenter, särskilt när kortslutningsströmmen är högre än strömmen för en enda PV-sträng. Den nominella brytkapaciteten för säkringen måste kunna täcka sådana extrema förhållanden för att skydda systemets säkra drift.

Internationella standarder och inhemska specifikationer

När det gäller skyddet av PV DC -sidan ger relevanta internationella och inhemska standarder viktig vägledning. Till exempel artikel 690.99 i den amerikanska nationella standardenRis/NFPA 70"National Electrical Code" (NEC) säger tydligt att ledare och utrustning i PV -delsystemkretsar, PV -utgångskretsar, inverteringsutgångskretsar och energilagringsbatterikretsar måste uppfylla kraven för ledare och utrustningsskyddsklausuler. Dessutom antar Kina motsvarande IEC -standardGB/T 16895.32-2021, som föreskriver att under standardtestförhållandena, när den kontinuerliga strömbärande kapaciteten för kabeln är lika med eller större än 1,25 gånger kortslutningsströmmen, kan överbelastningsskydd ignoreras, men det rekommenderas också att välja säkringar i kombination med tillverkarens specifika produktinstruktioner.

IEC har utvecklatIEC 60269-6 StandardSpecifikt för fotovoltaiska systemskyddssäkringar, som tydligt föreskriver prestandakraven för fotovoltaiska säkringar, såsom att kunna motstå kontinuerliga kortslutningsströmmar och snabbt blåsa. Samtidigt, UL: s tekniska specifikationÄmne 2529Ger viktig vägledning för lågspänningssäkringar i fotovoltaiska system. De två är något olika vid beräkningen av blåströmmen och användningen av temperaturkorrigeringskoefficienter.

Säkringsval överväganden

När du väljer säkringar i fotovoltaiska system bör följande indikatorer fokuseras på:

Nominell spänning: Säkringens nominella spänning måste uppfylla den maximala öppen kretsspänning (VOC) som systemet kan nå. Speciellt i kalla områden bör den öppna kretsspänningskorrigeringsvärdet för den fotovoltaiska panelen vid den lägsta omgivningstemperaturen övervägas.

Nominell ström: För säkringar som är anslutna i serie med fotovoltaiska paneler krävs vanligtvis den nominella strömmen i ≥1,56 ISC (ISC är kortslutningsströmmen). IEC -standarden revideras till i ≥1,42 ISC, och USA: s UL -standard är i ≥1,35 ISC. Det måste väljas i kombination med den faktiska applikationsmiljön.

Brytkapacitet: Säkringens brytkapacitet bör vara tillräcklig för att hantera kortslutningens strömtopp och skydda utrustningen från skador.

Miljöanpassningsförmåga: Vid hög temperatur eller tät installation bör det nominella värdet minskas på lämpligt sätt enligt rekommendationerna från säkringstillverkaren för att säkerställa långsiktig stabil drift.

Slutsats

Installationen av DC -säkringar i fotovoltaiska matriser är inte bara ett nödvändigt sätt att skydda utrustning och förbättra kraftproduktionseffektiviteten, utan också en viktig åtgärd för att säkerställa en säker drift av hela systemet. Rimligt urval av säkringar kräver omfattande övervägande av faktorer som arbetsmiljö för fotovoltaiska paneler, kortslutningsström, öppen kretsspänning etc. för att säkerställa systemets långsiktiga tillförlitlighet och ekonomi.

Till exempel Zhejiang Galaxy Fuse Co., Ltd's1000VDC 30A 10x38mm Solar Py säkringslänkoch1500VDC 30A 10x85mm Solar PV -säkringslänkoch1500VDC 630A 3L BOLT TYPS SOLAR PV SäkringslänkFotovoltaiska säkringar har använts i stor utsträckning i viktiga skyddspositioner för fotovoltaiska anslutningsskåp. Med utmärkta prestanda och högstandardcertifiering ger dessa säkringar stabila och pålitliga lösningar för fotovoltaiska kraftproduktionsprojekt, vilket hjälper systemet att fungera effektivt.
