Vad är en fyrkantig höghastighetssäkring och varför är den kritisk för halvledarskydd

I moderna elektriska system är det viktigare än någonsin att skydda känslig kraftelektronik. Enheter som växelriktare, omvandlare, laddningssystem för elbilar och industriella enheter är starkt beroende av halvledarkomponenter som IGBT, SCR, MOSFET och dioder. Även en kort överström kan skada dessa dyra komponenter permanent.

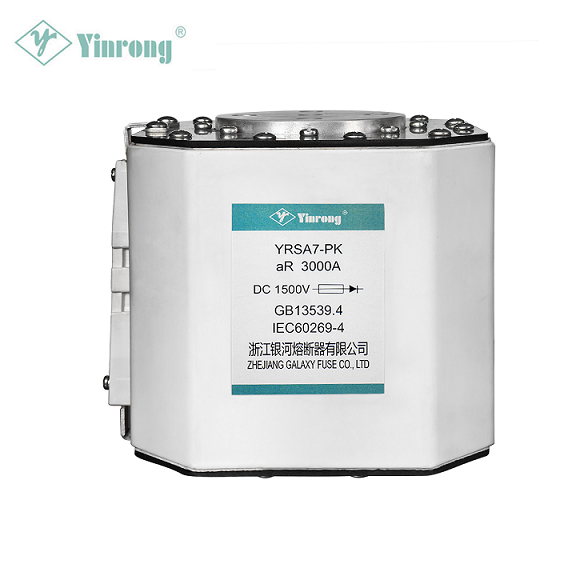

A Squär Body High Speed ​​Fuseär speciellt konstruerad för att reagera extremt snabbt på felströmmar och skydda halvledarenheter från katastrofala fel. Dessa säkringar används ofta i förnybara energisystem, elfordonsinfrastruktur, industriell automation och kraftomvandlingsutrustning.

Den här guiden utforskar allt du behöver veta om fyrkantiga höghastighetssäkringar – inklusive deras funktionsprinciper, nyckelfunktioner, fördelar, tillämpningar, urvalskriterier och branschtrender. Vi förklarar också varför företag gillarYinronghåller på att bli viktiga leverantörer på den globala säkringsmarknaden.

Innehållsförteckning

• 1. Vad är en fyrkantig höghastighetssäkring?
• 2. Varför behövs höghastighetssäkringar för halvledarskydd?
• 3. Nyckelegenskaper hos fyrkantiga höghastighetssäkringar
• 4. Hur fungerar en fyrkantig höghastighetssäkring?
• 5. Typiska tillämpningar
• 6. Översikt över tekniska specifikationer
• 7. Square Body Fuse vs Traditional Fuse
• 8. Hur man väljer rätt säkring
• 9. Installations- och underhållstips
• 10. Framtida trender inom halvledarsäkringsteknik
• FAQ

1. Vad är en fyrkantig höghastighetssäkring?

A Fyrkantig kropp höghastighetssäkringär en typ av halvledarskyddssäkring utformad för att bryta felströmmar extremt snabbt. Dess fyrkantiga hölje möjliggör effektiv installation i kraftsystem samtidigt som utmärkt värmeavledning och elektrisk prestanda bibehålls.

Till skillnad från allmänna säkringar är höghastighetshalvledarsäkringar optimerade för att skydda känsliga elektroniska komponenter som:

• IGBT-moduler
• Strömdioder
• SCR tyristorer
• MOSFET-enheter
• Effektomvandlare

Dessa säkringar är konstruerade för att snabbt begränsa felenergin och minimera den termiska spänningen som appliceras på halvledarenheter. Enligt industrispecifikationer kan fyrkantiga höghastighetssäkringar avbryta extremt höga strömmar samtidigt som de reagerar inom millisekunder.

2. Varför behövs höghastighetssäkringar för halvledarskydd?

Halvledarkomponenter är mycket känsliga för överströmsförhållanden. Även små spikar kan förstöra dem direkt.

Traditionella säkringar reagerar för långsamt för att skydda dessa enheter effektivt. Höghastighetshalvledarsäkringar är därför designade med extremt snabba svarstider.

Huvudskälen till att använda höghastighetssäkringar

• Ultrasnabbt felströmsavbrott
• Skydd av dyra halvledarmoduler
• Minskning av termiska skador
• Förbättrad utrustnings tillförlitlighet
• Förebyggande av kaskadsystemfel

Höghastighetssäkringar med fyrkantskroppar kan begränsa felströmmar och bryta strömmen innan halvledarenheter överskrider sina säkra driftsgränser.

3. Nyckelegenskaper hos fyrkantiga höghastighetssäkringar

Fyrkantiga höghastighetssäkringar erbjuder flera tekniska fördelar som gör dem idealiska för högpresterande elektriska system.

Viktiga designfunktioner

• Extremt snabbverkande svar
• Hög avbrottskapacitet
• Låg I²t energiutsläpp
• Kompakt fyrkantig kroppsdesign
• Flera monteringsalternativ
• Visuella säkringsindikatorer

Många modeller stöder spänningsklasser upp till 1500V DC och hög strömkapacitet för industriella system.

4. Hur fungerar en fyrkantig höghastighetssäkring?

Driften av en fyrkantig höghastighetssäkring är baserad på kontrollerad smältning av specialdesignade säkringselement.

Arbetsprincip

1. Felström uppstår
2. Säkringselementet värms snabbt
3. Elementet smälter inom millisekunder
4. Båge bildas och släcks snabbt
5. Kretsen är säkert avbruten

Den inre konstruktionen inkluderar vanligtvis:

• Silver säkringselement
• Kvartssandspackel
• Keramiskt hölje
• Uttag med hög ledningsförmåga

Dessa material tillåter säkringen att absorbera och avleda ljusbågsenergi samtidigt som strömflödet begränsas.

5. Typiska tillämpningar

Fyrkantiga höghastighetssäkringar används ofta i industrier som förlitar sig på elektroniska enheter med hög effekt.

Vanliga applikationer

• Laddstationer för elfordon
• Solcellsväxelriktare
• Vindkraftssystem
• System för lagring av batterienergi
• Industriell motordrift
• UPS strömförsörjning
• Effektomvandlingssystem

Dessa säkringar används också ofta i regenerativa drivsystem och DC-bussystem i industriell automationsutrustning.

6. Översikt över tekniska specifikationer

Olika karossstorlekar och monteringsstilar gör det möjligt för ingenjörer att integrera fyrkantssäkringar i en mängd olika kraftsystem.

7. Square Body Fuse vs Traditional Fuse

8. Hur man väljer rätt fyrkantig höghastighetssäkring

Att välja rätt säkring är avgörande för att säkerställa korrekt kretsskydd.

Viktiga urvalsfaktorer

• Spänningsvärde
• Aktuellt betyg
• Avbrytande kapacitet
• Säkringsdriftklass (aR eller gR)
• Kylningsförhållanden
• Installationsmetod
• Typ av utrustning

Tillverkare gillarYinrongtillhandahålla detaljerade datablad och teknisk support för att hjälpa kunder att välja rätt säkring för deras applikation.

9. Installations- och underhållstips

Korrekt installation är avgörande för att säkerställa optimal säkringsprestanda.

Bästa metoder

• Säkerställ korrekt vridmoment på säkringsanslutningarna
• Använd kompatibla säkringshållare
• Upprätthåll ordentlig ventilation
• Inspektera säkringsindikatorerna regelbundet
• Byt ut säkringar med identiska värden

Rutininspektion kan hjälpa till att upptäcka överhettning, lösa anslutningar eller miljöskador.

10. Framtida trender inom halvledarsäkringsteknik

När kraftelektroniken fortsätter att utvecklas ökar efterfrågan på högpresterande säkringsskydd snabbt.

Nya trender

• Högspännings DC-skydd
• Förbättrad bågundertryckningsteknik
• Kompakt säkringsdesign
• Integration med smarta övervakningssystem
• Bättre värmehanteringsmaterial

Tillverkare som t.exYinronginvesterar i avancerad säkringsteknik för att stödja moderna applikationer inklusive förnybar energi, laddningsinfrastruktur för elbilar och intelligenta elnät.

FAQ

1. Vad är skillnaden mellan aR- och gr-säkringsklasser?

aR-säkringar ger kortslutningsskydd för halvledare, medan gr-säkringar ger både överbelastnings- och kortslutningsskydd.

2. Kan en normal säkring ersätta en höghastighets halvledarsäkring?

Nej. Standardsäkringar är för långsamma och skyddar kanske inte känsliga halvledarkomponenter.

3. Vilka industrier använder vanligen fyrkantiga höghastighetssäkringar?

Branscher inkluderar förnybar energi, elfordon, industriell automation och kraftelektronik.

4. Hur snabbt fungerar en höghastighetssäkring?

De flesta halvledarsäkringar fungerar inom millisekunder för att begränsa felströmsenergin.

5. Hur länge håller höghastighetssäkringar?

Deras livslängd beror på driftsförhållandena, men med rätt val och installation kan de hålla många år.

Slutsats

Fyrkantiga höghastighetssäkringar spelar en viktig roll för att skydda moderna elektriska system och halvledarenheter. Deras ultrasnabba respons, höga avbrottskapacitet och robusta design gör dem oumbärliga i industrier som förnybar energi, elfordon och industriell automation.

Om du letar efter pålitliga halvledarskyddslösningar kan ingenjörsteamet påYinrongkan ge professionell vägledning och högpresterande säkringsprodukter skräddarsydda för dina applikationer.

För detaljerad produktinformation, skräddarsydda lösningar eller teknisk support, vänligenkontakta ossidag och upptäck hur avancerad säkringsteknik kan förbättra säkerheten och tillförlitligheten hos dina kraftsystem.
