Snabbverkande säkring vs. vanlig säkring: Vad är den verkliga skillnaden?

Vid design av kraftelektroniksystem bestämmer valet av säkring direkt utrustningens säkerhetsmarginaler och effektiviteten av felskydd. När de ställs inför snabbverkande säkringar jämfört med vanliga säkringar, gör många ingenjörer grova val baserade enbart på märkström och spänning, och förbiser grundläggande skillnader i materialvetenskap, svarsmekanismer och tillämpningsscenarier. Denna tillsyn kan innebära allvarliga risker i nya energi- och energilagringssystem.

Den här artikeln ger en systematisk analys av kärnskillnaderna mellan snabbverkande säkringar och vanliga säkringar – från strukturell design och smältmekanismer till applikationsgränser – för att hjälpa ingenjörer att fatta korrekta urvalsbeslut.

Struktur och material: Från "Metal Wire" till "Precision Fusible Element"

Det smältbara elementet i en vanlig säkring är vanligtvis gjord av geometriskt formad metalltråd, med en enkel struktur och låg tillverkningskostnad. Dess smältlogik förlitar sig på Joule-värme som genereras av själva överbelastningsströmmen; när värmeackumulering når smältpunkten smälter elementet och öppnar kretsen. Denna design gör den lämplig för scenarier där snabb respons inte är kritisk, såsom överbelastningsskydd för kablar och ledningar.

Den snabbverkande säkringen är dock speciellt optimerad i både material och struktur. Dess smältbara element är tillverkat av rent silver, silverpläterad koppar eller ren koppar, formad som en rektangulär tunn remsa med avsmalnande cirkulära hålhalsar och förplacerade lödpunkter med låg smältpunkt på specifika platser. Det uppfinningsrika med denna design ligger i det faktum att när en överbelastning eller låg-multipel kortslutningsström uppstår, smälter lödpunkten först, och genom en metallurgisk effekt accelererar den snabba avskiljningen av elementet vid den avsmalnande halsen, vilket uppnår kretsavbrott på mikrosekunder till millisekunder.

I huvudsak förlitar sig vanliga säkringar på "naturlig värmeackumulering", medan snabbverkande säkringar uppnår "aktiv accelererad brytning" genom struktur- och materialteknik - detta är den mest grundläggande skillnaden mellan de två.

Svarshastighet: Millisecond vs. Microsecond Gap

Svarshastigheten är den mest intuitiva skillnaden mellan de två säkringstyperna.

För vanliga säkringar är säkringstiden omvänt proportionell mot överbelastningsströmmultipeln: ju högre ström som överskrider märkvärdet, desto kortare är säkringstiden; omvänt, vid lägre överbelastningsmultiplar, kan smälttiden sträcka sig till flera sekunder eller till och med längre. Denna "tidsfördröjnings"-egenskap är acceptabel i kabelskydd eftersom kablar har en viss termisk kapacitet och kortvarig överbelastningsförmåga.

Snabbverkande säkringar beter sig helt annorlunda. Tack vare den "accelererande" mekanismen av lödpunkter med låg smältpunkt och strömdensitetskoncentrationseffekten av den avsmalnande halsstrukturen, kan snabbverkande säkringar rensa kretsen inom millisekunder eller till och med mikrosekunder. Denna extrema hastighet eftersträvas inte för sin egen skull utan för att ta bort felström inom den tidsgräns som halvledarenheter (som IGBT, SiC MOSFETs och likriktardioder) kan motstå – termisk halvledartolerans är vanligtvis bara i storleksordningen millisekunder, och vanliga säkringar kan inte uppfylla detta skyddskrav.

Applikationsscenarier: Skyddsmål Definiera urvalslogik

Användningsgränserna för snabbverkande och vanliga säkringar definieras naturligt av deras respektive svarsegenskaper.

Vanliga säkringar används främst för överbelastnings- och kortslutningsskydd av kablar och ledningar. Kablar har en viss termisk tröghet; kortvariga överbelastningar orsakar inte omedelbart isoleringsskador, så en viss fördröjning i säkringsdrift är tillåten. Detta förklarar varför vanliga säkringar fortfarande används i stor utsträckning i byggnadsdistribution och industriella kraftledningar.

Snabbverkande säkringar, å andra sidan, är designade för att skydda halvledarkraftenheter och likriktarenheter. I fotovoltaiska växelriktare, DC-laddningsstationer och energilagringsomvandlare (PCS) är IGBT- och SiC-moduler extremt känsliga för överström - när en kortslutning inträffar måste strömmen rensas inom hundratals mikrosekunder, annars kommer enheten att skadas permanent. Snabbverkande säkringar är precis lösningen för detta krav.

Särskilt i energilagringssystem (ESS) är användningen av höghastighetssäkringar avgörande. Kortslutningsströmmar i batterikluster har hög likspänning, hög strömstyrka och ingen naturlig nollgenomgång, vilket ställer höga krav på avbrottskapacitet och bågsläckande prestanda. Höghastighetslikströmssäkringar för energilagring måste inte bara ge snabb respons utan också pålitligt släcka ljusbågar utan att slå igen under högspänningslikströmsförhållanden, samtidigt som de erbjuder tillräcklig brytkapacitet för att hantera de extremt höga kortslutningsströmmar som batterikluster kan leverera.

IEC-klassificering: Den tekniska skillnaden mellan aR och gG

Ur perspektivet av International Electrotechnical Commission (IEC) säkringsstandarder, är skillnaden mellan snabbverkande och vanliga säkringar ytterligare kvantifierad och standardiserad.

Vanliga säkringar faller vanligtvis in igG(helområdeskabelskydd) klass, erbjuder komplett överbelastnings- och kortslutningsskydd men med relativt längre drifttider, lämplig för allmän distribution och kabelskydd.

Snabbverkande säkringar tillhöraR(halvledarskydd med delområde) klass. aR-säkringar är speciellt utformade för skydd av halvledarenheter, med extremt låga I²t-värden (genomsläppande energi) och stark strömbegränsande förmåga. De kan bryta felströmmen i ett mycket tidigt skede av ett fel, vilket begränsar felenergin inom halvledarenheternas motståndsförmåga. aR-säkringar hanterar inte överbelastningsskydd med låg multipel - den här funktionen är tilldelad styrsystem eller kontaktorer och bildar en tydlig funktionshierarki.

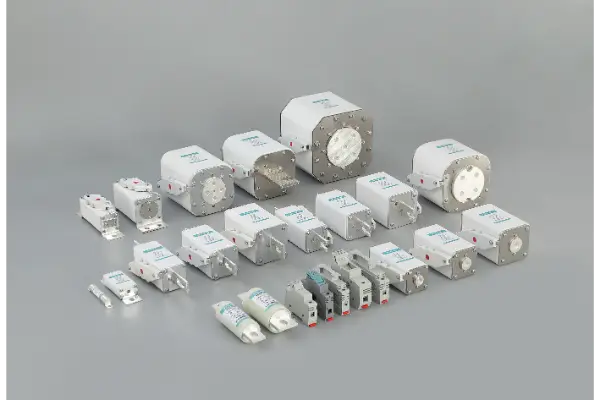

Galaxy Fuse: Höghastighetssäkringslösningar för ny energi- och energilagring

Galaxy Fusehar över 40 års erfarenhet av FoU och tillverkning av säkringar och bygger djup teknisk expertis inom det snabbverkande säkringssegmentet. För nya energitillämpningar som fotovoltaiska växelriktare, DC-laddningsstationer och energilagringsomvandlare erbjuder Galaxy Fuse ett omfattande utbud av högpresterande höghastighetssäkringar.

Energilagringssystem Dedikerade höghastighetssäkringarär ett viktigt fokusområde för Galaxy Fuse. Energilagringssystem kräver mycket mer av säkringar än allmänna industriella applikationer: DC-spänningar upp till 1500V, kortslutningsströmmar som når hundratals kiloampere och behovet av absolut bågsläckning och avbrottstillförlitlighet i slutna batterimiljöer. Galaxy Fuse energilagringsserieprodukter använder smältbara element i rent silver och ljusbågssläckande medier av kvartssand, kombinerat med optimerade designar med halsstruktur, för att säkerställa respons på mikrosekundnivå och tillförlitligt avbrott under extrema felförhållanden.

Kärntekniska fördelar:

● Rent silver / silverpläterade kopparelement:Låg smältpunkt och hög konduktivitet säkerställer snabb respons

●Optimerad halsstruktur:Exakt kontroll av fixeringspunkter för konsekvent ljusbågsavbrott

●High-Purity Quartz Sand Arc Quenching:Absorberar snabbt ljusbågsenergi och undertrycker återslag

●Fullständig certifiering:Produkterna överensstämmer med IEC60269, GB13539 och andra internationella standarder, med flera serier som har UL-, TUV- och CE-certifieringar

●Fullständig teknisk datasupport:Ger uppmätta I²t-kurvor och brytströmskurvor, vilket underlättar noggranna systemskyddskoordinationsberäkningar för ingenjörer

Slutsats

Skillnaden mellan snabbverkande och vanliga säkringar sträcker sig långt bortom ytnivån "snabb kontra långsam". Från materialval och strukturell optimering till svarsmekanismer och IEC-klassificering representerar de två helt olika skyddsfilosofier.

Vanliga säkringar skyddar den "termiska kapaciteten" hos kablar; snabbverkande säkringar skyddar halvledarnas "bräckliga fönster". I dagens snabbt växande nya energi- och energilagringssektorer är förståelse och korrekt användning av det unika värdet av snabbverkande säkringar en väsentlig färdighet för varje kraftelektronikingenjör.

Galaxy Fuse – över 46 års engagemang för högkvalitativ säkringstillverkning, dedikerad till att tillhandahålla säkra och pålitliga kretsskyddslösningar för globala nya energi- och energilagringssystem.

För teknisk support om val av höghastighetssäkring för energilagring eller ny energiutrustning, vänligenkontakta Galaxy Fusetekniska team.
