Hur fungerar DC-kontaktorer och säkringar tillsammans?

I. Funktionell definition: En skyddsarkitektur med två lager med tydligt definierade roller

DC-kontaktor: En styrbar verkställande brytare

En DC-kontaktor är en elektromekanisk omkopplingsenhet som ansluter och kopplar från högeffekts DC-kretsar under kontrollsystemkommandon. Dess kärnfunktioner i en laddstation inkluderar:

•Laddningsstart/stoppkontroll: Stängs för att fastställa laddningsvägen på kommando från BMS eller laddningskontroller, och öppnas för att koppla från när det är klart.

•Nödisolering: Utför kontrollerad strömavbrott vid mottagning av kommandon när systemet upptäcker onormala förhållanden som övertemperatur, överspänning eller isolationsfel.

•Hantering av förladdning: Fungerar med ett förladdningsmotstånd för att begränsa startströmmen innan huvudkretsen spänningssätts, vilket skyddar busskondensatorerna.

DC säkring: En passiv ultimat skyddsenhet

En säkring är ett engångsskyddselement som på ett tillförlitligt sätt bryter felströmmar innan de orsakar oåterkalleliga skador. De grundläggande skillnaderna mellan snabbverkande säkringar av halvledarkvalitet som används i DC-laddningsstationer och vanliga industrisäkringar är:

•Svar på mikrosekundnivå: Mycket snabbare än de tiotals millisekunder som krävs för mekanisk aktivering av kontaktorn.

•Strömbegränsande egenskap: Begränsar felströmsenergin inom motståndsgränserna för nedströms kraftenheter (IGBT/SiC).

•DC-bågsläckande förmåga: Pålitligt avbrott i 500V–1500V DC-system utan risk för återantändning.

•Positioneringssammanfattning: Kontaktorn är den kontrollerade "säkerhetsgrinden"; säkringen är den oumbärliga "sista försvarslinjen".

II. Den tekniska logiken för samordnad matchning

Laddstationsskyddsdesign är långt ifrån att bara installera två enheter i samma hölje. Deras samordningsförhållande utgör den tekniska kärnlogiken i en skiktad skyddsarkitektur.

Typisk strömkretstopologi

Grid Input → AC/DC-modul → DC-buss → Säkring → Huvudkontaktor → Förladdningskontaktor + resistor → Fordonsgränssnitt

Skyddshierarki och svarstid

Typiska fellägen från felaktig koordination

Kärndesignkriterium: Säkringens genomsläpp I²t-värde måste vara strikt mindre än kortslutningsmotstånds-I²t-värdet för den skyddade kontaktorn.

III. Fem viktiga tekniska parametrar för matchning och urval

1. Märkspänning: DC-specifik med gott om marginal

Eftersom likström inte har någon naturlig nollgenomgångspunkt är bågsläckning mycket svårare än i AC-system. Därför skiljer sig vallogiken för DC-specifika enheter fundamentalt från AC-enheter.

Urvalsprincip: Märkspänningen för både säkring och kontaktor måste vara ≥ systemets maximala DC-bussspänning.

•800V laddplattform → Rekommenderad 1000V DC eller högre klassificering

•1500V energilagringssystem → Måste välja 1500V DC eller högre klassificering

Teknisk varning: Det är strängt förbjudet att ersätta AC-klassade produkter med DC-specifika enheter. Underlåtenhet att effektivt släcka ljusbågen under felavbrott kan leda till katastrofala konsekvenser.

2. Märkström: Marginal för kontaktorer, I²t-beräkning för säkringar

DC-kontaktor:

•Kontinuerlig strömstyrka bör överstiga laddstationens maximala utström.

•Faktör för ingenjörserfarenhet: Rekommenderat urval på cirka 1,2×.

DC säkring:

•Val får inte baseras enbart på märkström; I²t och brottkapacitet måste utvärderas grundligt.

•Säkringssmältning I²t måste vara under hållfastheten I²t för den skyddade halvledarmodulen (IGBT/SiC).

•Faktör för ingenjörserfarenhet: Rekommenderat urval på cirka 1,5×.

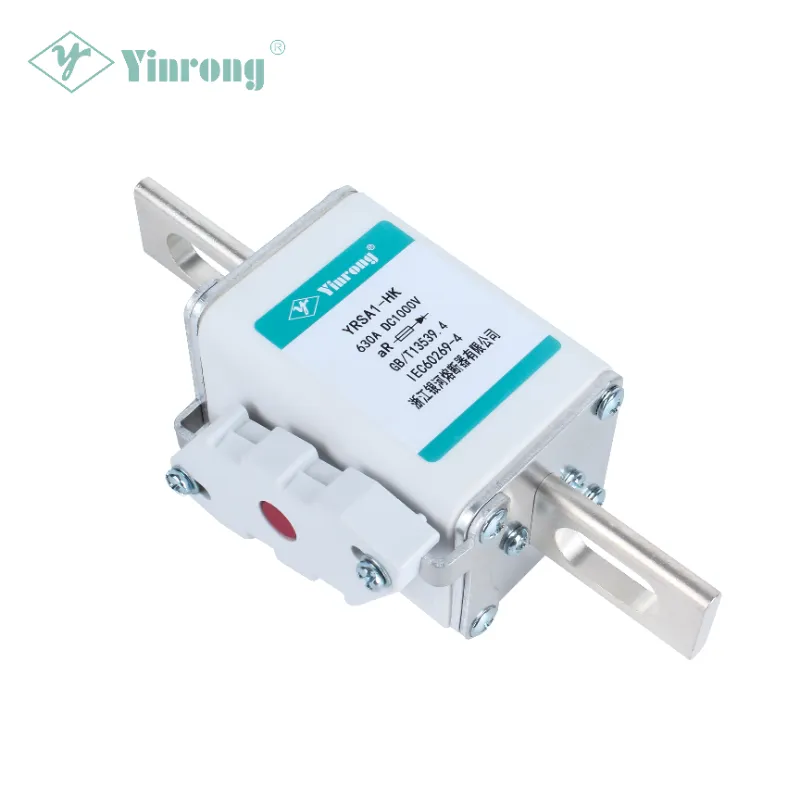

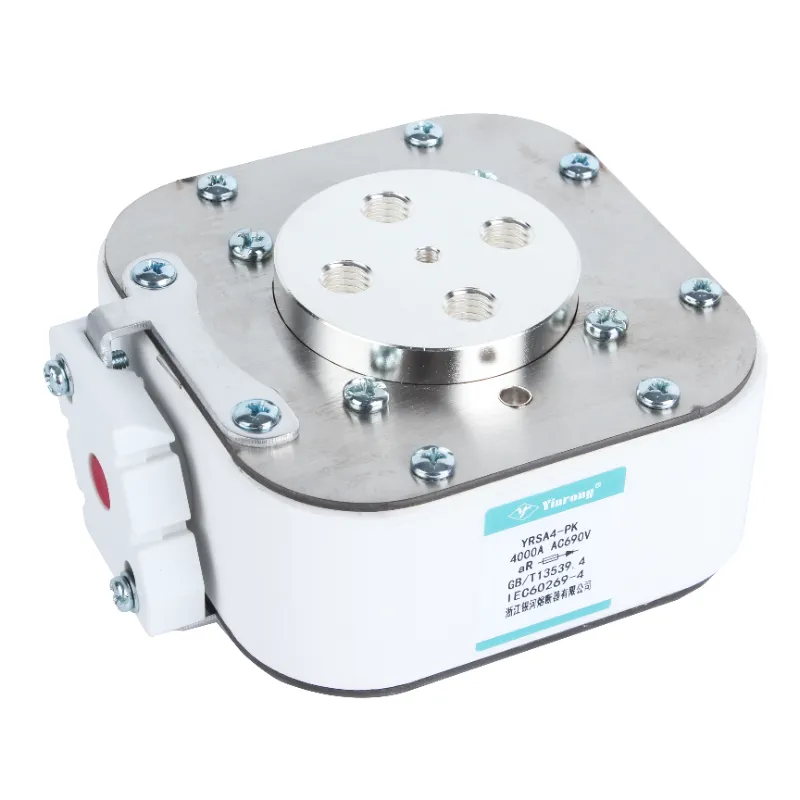

YRSA-serien från Zhejiang Galaxy Fuse täcker märkspänningar från 690V till 1500V och märkströmmar från 10A till 3000A, med silverpläterade ren koppar eller rent silver säkringselement med variabelt tvärsnitt, inrymda i höghållfasta aluminiumoxid keramiska rör, med hög renhet som kvartssand.

3. I²t Coordination: Kärnparametern för matchande design

I²t (ampere-kvadrat-sekunder) är den mest kritiska kvantitativa indikatorn vid val av säkring och kontaktormatchning.

Urvalsbegränsningsrelationer:

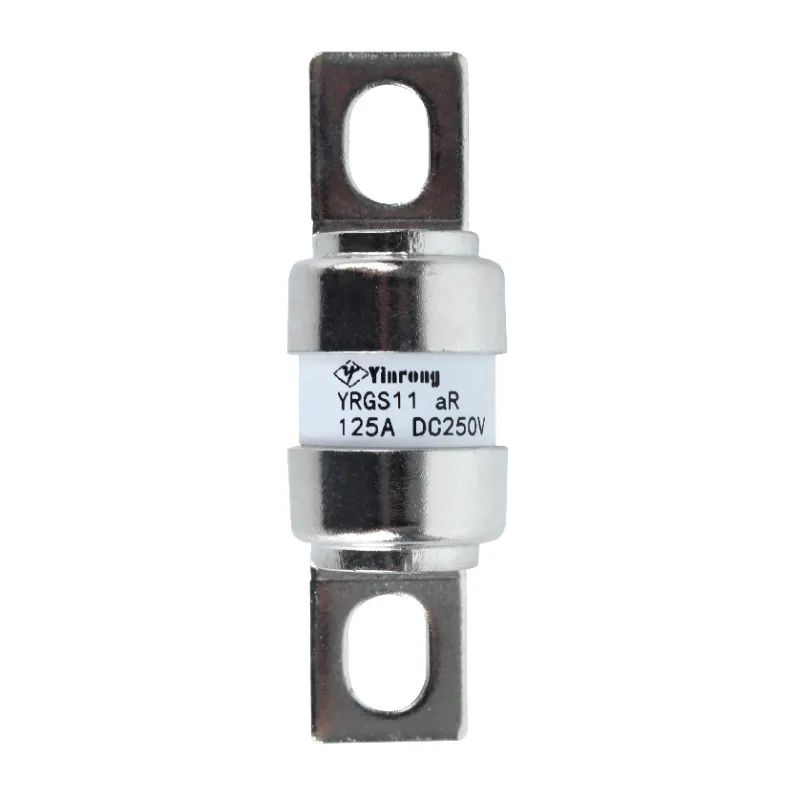

Galaxy Fuses snabbverkande säkringsserie har låga I²t-värden, stark strömbegränsande förmåga och hög brytkapacitet, vilket gör dem lämpliga för kortslutningsskydd av halvledarenheter och komplett utrustning.

4. Tid-aktuell selektiv koordination

I en flernivåskyddsarkitektur måste skyddsanordningen närmast felpunkten fungera först.

5. Omgivningstemperatur och nedstämpling

Laddstationer är utplacerade i ett brett spektrum av miljöer, med tekniska krav som sträcker sig från -40°C låga temperaturer till +85°C höga temperaturer. Både säkringar och kontaktorer måste kapacitetsreduceras enligt aktuell omgivningstemperatur.

IV. Galaxy Fuse: Det professionella valet för DC-laddningsstationsskydd

Grundades 1980,Zhejiang Galaxy Fuse Co., Ltd. är ett professionellt säkringsföretag som integrerar FoU, testning, tillverkning, försäljning och import/export. Som ett nyckelföretag under det tidigare ministeriet för maskinbyggnad och en ledande tillverkare av säkringar i Kina, omfattar företagets huvudprodukter fotovoltaiska DC-säkringar, nya energifordonssäkringar och laddstationssäkringar. Produkterna följer IEC 60269, GB/T 13539.4 och andra internationella och inhemska standarder och exporteras till över 80 länder och regioner inklusive Europa, Amerika, Sydostasien och Mellanöstern.

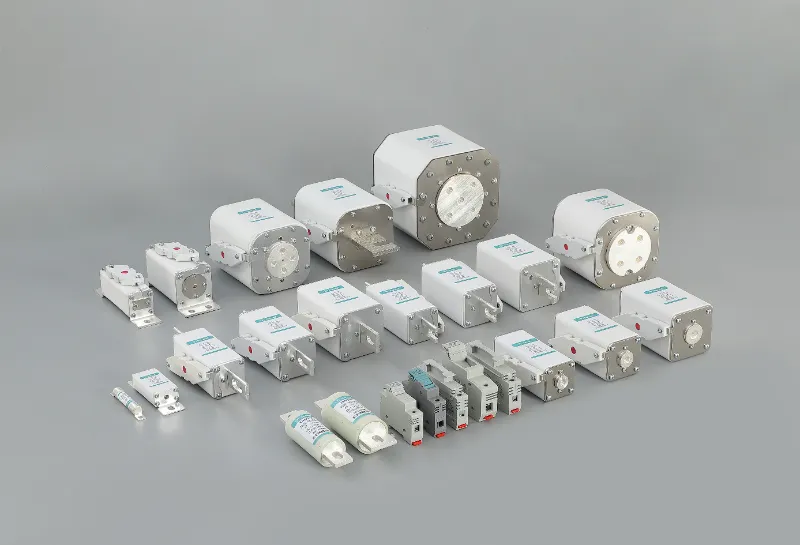

Rekommenderad DC-skyddsproduktserie för laddstationer

Galaxy Fuses kärntekniska fördelar

•Full-serien internationella certifieringar: Flera serier har klarat TÜV-, UL-, CE- och CQC-certifieringar. Ledningssystem täcker IATF 16949, ISO 9001, ISO 14001 och ISO 45001.

•Mogna koordinationslösningar: Omfattande erfarenhet av ingenjörskoordinering med vanliga DC-kontaktorer och mogna urvalslösningar.

•Fullständig teknisk datasupport: Ger uppmätta I²t-kurvor och brytströmskurvor för att underlätta exakta koordinationsberäkningar med kontaktorer.

•Djup teknisk ackumulering: Innehar över 48 bruksmodell- och uppfinningspatent för tillverkning av säkringsprodukter och erkändes som ett nationellt högteknologiskt företag 2017.

• Branschstandarddeltagande: Produkterna uppfyller GB/T 13539.4, IEC 60269 och flera andra internationella och inhemska standarder.

V. Slutsats

Matchningen av kontaktorer och säkringar i DC-laddningsstationer kan tekniskt sammanfattas som: funktionell skiktning, tidskoordinering och parameterlåsning.

•Säkringen utför kortslutningsströmavbrott på mikrosekundnivå för att säkerställa säkerheten för IGBT/SiC och andra krafthalvledare.

•Kontaktorn ansvarar för kontrollerad kopplingshantering, utför normala start/stopp- och nödisoleringskommandon.

•De två fungerar som ömsesidig backup-redundans och bildar en dubbel säkerhetsbarriär.

När de är korrekt matchade, utför var och en sina egna uppgifter med försvar i lager; när de inte matchar, varierar konsekvenserna från skyddsfel till utbränd utrustning.

Med över 40 års engagemang för högkvalitativ forskning och utveckling och tillverkning av säkringar, har Galaxy Fuse förbundit sig att tillhandahålla säkra och pålitliga kretsskyddslösningar för DC-laddningsstationer.

För teknisk support vid val av säkring för DC-laddstationsskyddssystem eller koordinering med kontaktorer, vänligenkontakta Galaxy Fuse tekniska team.
